產品介紹

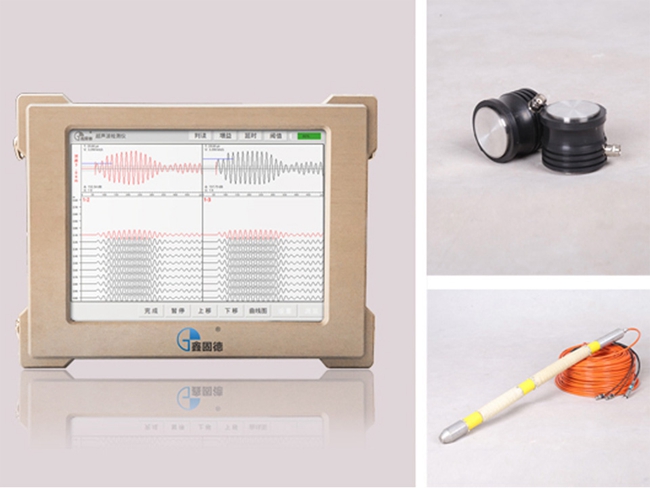

GD-S01BF 2通道超聲波檢測儀
GD-S01BF一體化人工智能超聲波檢測儀設計先進、制造精良，各項性能指標均達到先進水平。
GD-S01-BF系列超聲波檢測儀不僅設有低功耗嵌入式平臺和新型全觸摸高亮真彩液晶顯示屏，16位20M AD采樣，具有性噪比高，首波清晰，功能強大，適用范圍廣，體積小、重量輕等性能特點。應用于巖土、混凝土、土層等材料力學檢測，包括結構內部缺陷和裂縫檢測、勻質性檢測等。
應用領域
基樁超聲波透射法完整性檢測
混凝土裂縫深度檢測
混凝土超聲回彈綜合法強度檢測
地質勘探巖體縱波波速測試
隧道巖體松動圈檢測
非金屬材料動彈性力學參數測試
行業標準
《超聲回彈綜合法檢測混凝土強度技術規程》CECS02:2005
《超聲法檢測混凝土缺陷技術規程》CECS21：2000
《建筑基樁檢測技術規范》GB50011-2010
《建筑基樁檢測技術規范》JGJ 106-2014
《公路工程基樁動測技術規程》JTG/TF81-01-2004
《鐵路工程基樁檢測技術規程》TB10218-2008
《巖土規程勘察規范》GB50021-2009
《水利水電工程物探規程》SL326-2005
儀器特點
采用一體機結構、人體工學設計，高效性極強；
靈敏度高，波形穩定，首波干凈清晰；
一機多用，功能強大。系統具有多通道選擇工作功能，最大支持18剖面。適配于一發雙收換能器、自發自收換能器、縱波平面換能器、橫波平面換能器等多種工作模式，同時具備傳統的超聲波測試功能與聲波CT測試功能，能夠直觀定量反映檢測對象內部的缺陷位置及尺寸；
大跨孔。混凝土結構中測距可達到10米左右，振動模式單一，信號質量好，首波清晰、無雜波干擾。提高了在樁基或大體積混凝土聲波法檢測中可測試距離，同時也提高了對有缺陷混凝土的微弱信號的識別能力；
儀器主機采用高抗沖擊工程防爆防潮防腐蝕機箱。重量僅2.1kg，輕便易攜。

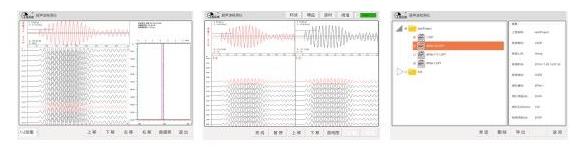

軟件特點
全新樹型結構文件管理，分析管理更加方便；
專有嵌入式低功耗平臺，可連續工作超過12小時；
實時顯示當前測點波形、區域及絕對坐標軸；
實時讀取測點深度、波速、波幅曲線、分析結果一目了然；
實時一鍵調整增益、延時等數據；
連續自動提升，多通道自動循測，可滿足任意剖面自由組合。
特有智能判讀算法，聲時判讀誤差小于0.5%；
操作界面簡單友好，步驟更優化，操作更簡單，檢測更高效。

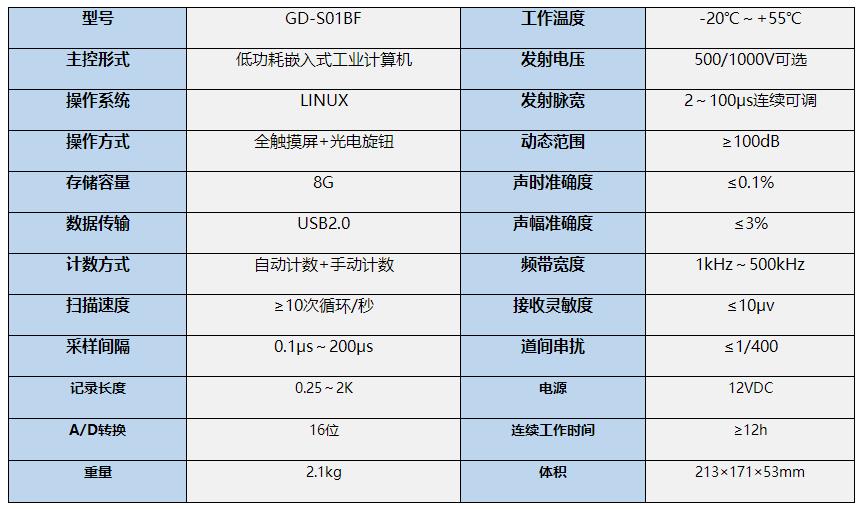

產品參數
